Envasadoras lineares
A precisão das nossas máquinas.
A envasadora linear automática da BSC é uma máquina de enchimento de líquidos para envasar de garrafas a bombonas de 20 litros com precisão de medidor de vazão. Funciona como dosadora volumétrica ou mássica, sem tanque de armazenamento, e trabalha produtos espumantes, viscosos, corrosivos e inflamáveis. É a base das linhas de envase de agroquímicos, tintas, detergentes e produtos químicos.

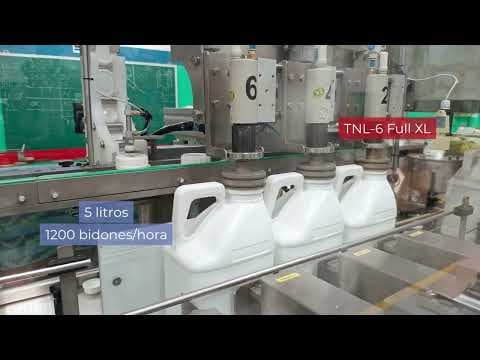

Envasadora Linha Full
- Até 8 válvulas de enchimento, em configurações de 4, 6 ou 8 bicos.
- Produção em embalagens de 1 litro: 2.000, 3.000 ou 4.000 garrafas/hora conforme a quantidade de bicos.
- Produção em embalagens de 20 litros: 600, 900 ou 1.200 embalagens/hora.
- Indústria 4.0: relatórios de produção por saída USB em formato .XLS.
- Regulação de altura de coluna automática motorizada, com valor programável por receita.
- Tela HMI touch screen de 10", com PLC e componentes eletrônicos Schneider Electric.
- Portas de proteção de vidro temperado, com sensor de abertura e fechamento para evitar prensamentos.
Envasadora Linha Eco
- Até 4 válvulas de enchimento, em configurações de 2 ou 4 bicos.
- Produção em embalagens de 1 litro: 1.000 ou 2.000 garrafas/hora.
- Produção em embalagens de 20 litros: 300 ou 600 embalagens/hora.
- Tela HMI touch screen de 7", com PLC e componentes eletrônicos Schneider Electric.
- Regulação de altura de coluna manual, com volante rotativo.
- Portas de proteção de vidro temperado, com sensor de abertura e fechamento para evitar prensamentos.
Envasadora Linha Modular
- Até 2 válvulas de enchimento, em configurações de 1 ou 2 bicos.
- Produção em embalagens de 1 litro: 500 ou 1.000 garrafas/hora.
- Produção em embalagens de 20 litros: 150 ou 300 embalagens/hora.
- Tela HMI touch screen de 7", com PLC e componentes eletrônicos Kinco.
- Regulação de altura de coluna manual, com volante rotativo.
- Tampadora manual opcional, com ajuste de torque.
Envasadora para produtos corrosivos
- Construída para líquidos corrosivos.
- Medição por medidor de vazão eletromagnético Endress+Hauser.
- Compartilha a base da Série Modular: até 2 válvulas de enchimento.
- Tampadora manual opcional, com ajuste de torque.
Faixa de enchimento e tolerância
| Faixa de enchimento | Tolerância |
|---|---|
| Embalagens de 1 litro | ± 0,2 % = ± 2 gramas |
| Embalagens de 5 litros | ± 0,1 % = ± 5 gramas |
| Embalagens de 20 litros | ± 0,03 % = ± 6 gramas |
Indicadas para
Produtos espumantes, viscosos, corrosivos, abrasivos, inflamáveis, flowables e com partículas sólidas em suspensão.
Exemplos de produtos
Óleos minerais, tintas, isocianatos e solventes, colas e adesivos, ceras, fertilizantes, herbicidas, tratamento de sementes, produtos automotivos, detergentes e água sanitária.
Formatos de embalagem
Garrafas, latas, baldes e bombonas de 500 ml até 20 litros. Possibilidade de envasar diferentes produtos em embalagens de dupla câmara (1+1) instalando dois circuitos de enchimento em paralelo.
Variantes
- Versão ATEX opcional.
- L-Mag — medidor de vazão dosador volumétrico (eletromagnético).
- L-Mass — medidor de vazão dosador de massa (efeito Coriolis).
Características técnicas
- Tecnologia de medição: medidor de vazão digital Endress+Hauser (eletromagnético ou mássico Coriolis conforme o modelo).
- Partes em contato com o produto em aço inoxidável AISI 316L.
- Chassi de tubo estrutural AISI 304; portas do chassi em chapa dobrada AISI 304.
- Limpeza CIP / SIP com sistema autodrenante e programa de lavagem automático, sem necessidade de desmontar nenhum elemento do equipamento.
- Soldas da tubulação de transporte de fluido com tecnologia Orbital Welding TIG, com respaldo de argônio por dentro e por fora.
- Válvulas com sistema antigotejamento e sistema de transferência lateral.
- Controle de gotejamento: válvula dosadora com controle de gotejamento e bandeja retrátil para evitar respingos.
- Sensor de tampadora cheia: pausa automaticamente a marcha da envasadora.
Benefícios
- Faixa de temperatura do produto a envasar de -10 °C a 125 °C.
- Perfeita adaptação a todo tipo de líquido.
- Máxima precisão e repetibilidade dos volumes dosados.
- Ajuste e variação de volumes pela tela sensível ao toque, com possibilidade de inúmeras receitas.
- Grande versatilidade nas trocas de formato.
- Trocas de formato rápidas e sem ferramentas.
- Regulação veloz das diferentes dimensões da embalagem e dos volumes a dosar.
- Velocidade de limpeza programável conforme o produto: melhora a qualidade da limpeza e reduz os tempos.
- Pouca quantidade de líquido de lavagem.
- Limpeza in loco (CIP) e esterilização in loco (SIP) de série: 150 °C por no máximo 60 minutos.
- Circuito de enchimento simples e linear, sem peças mecânicas em movimento.
Industria 4.0
Relatórios em tempo real e monitoramento de OEE
Setores de aplicação
Indústria agro
Fertilizantes líquidos e bioestimulantes · Herbicidas, fungicidas e inseticidas · Produtos para tratamento de sementes
Mais infoIndústria química
Tintas, vernizes e revestimentos · Isocianatos, solventes e diluentes · Colas e adesivos
Mais infoDetergentes, ácidos e corrosivos
Detergentes · Produtos ácidos · Água sanitária
Mais infoOutras indústrias
Alimentos e bebidas · Produtos farmacêuticos e parafarmacêuticos · Produtos veterinários
Mais infoInformações gerais das máquinas
Perguntas frequentes
Que tipos de embalagem e volumes pode envasar?+
De garrafas a bombonas de 20 litros (faixa de 0,5 a 20 L). A mesma máquina troca de formato por receita, sem trocar peças mecânicas da válvula.
Que precisão de enchimento tem?+
Precisão de medidor de vazão: ± 0,2 % em embalagens de 1 litro, ± 0,1 % em 5 litros e ± 0,03 % em 20 litros. Funciona como dosadora volumétrica (medidor eletromagnético) ou mássica (efeito Coriolis), sem tanque de armazenamento.
Que produção alcança?+
Conforme a série e a quantidade de bicos: a Linha Full (até 8 válvulas) chega a 4.000 garrafas/hora em 1 litro e 1.200 embalagens/hora em 20 litros; as linhas Eco e Modular cobrem volumes menores.
Que produtos pode envasar?+
Espumantes, viscosos, corrosivos, inflamáveis, abrasivos e com partículas sólidas em suspensão. É a base das linhas de agroquímicos, tintas, detergentes e produtos químicos.
Com que materiais é construída?+
Estrutura em aço inoxidável AISI 304 ou 316, e partes em contato com o produto escolhidas para cada aplicação: AISI 316, PVC, titânio e guarnições em EPDM, Viton ou teflon. Versão ATEX opcional para atmosferas inflamáveis.
